首先什么是車載攝像頭的焦距。

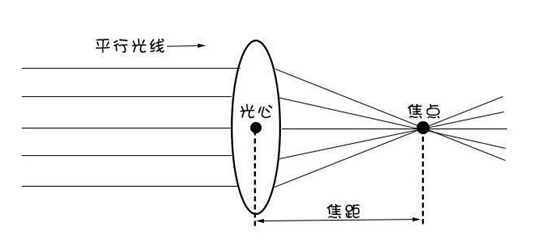

請看下圖：
攝像頭的焦距：

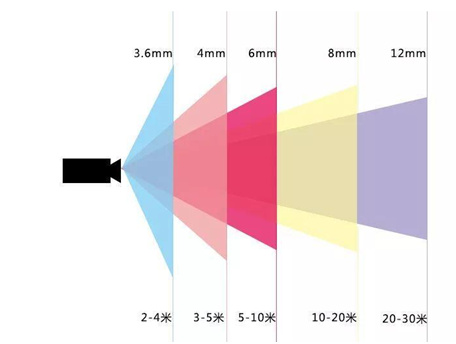

不同的車載攝像頭焦距的效果如何？有什么區別？
在車載攝像頭的像素相同的情況下：
焦距越小，可視距離越近，視場角越大。
焦距越大，可視距離越遠，視場角越小。
相同位置，安裝焦距不同的車載攝像頭，得到不同的畫面效果：
該如何選擇車載攝像機的焦距？
不同的使用場景要選擇不同的焦距。
不考慮像素的情況下：
視場角很大、物距變化范圍非常小的場景，可選用焦距1.7mm-2.8mm鏡頭。
視場角較大、物距變化范圍較小的場景，可選用焦距3.6mm或4mm鏡頭。
視場角較小、物距變化范圍較大的場景可，選用焦距6-12mm鏡頭。
在客運車貨車，就是我們常說的兩客一危的車內監控用的車載攝像頭一般較長采用3.6MM或者2.8MM焦距的車載攝像頭，如果對著車外拍攝車輛前方路況的ADAS攝像頭一般采用6MM 或者更大焦距的鏡頭，以便能拍攝到更遠的距離。

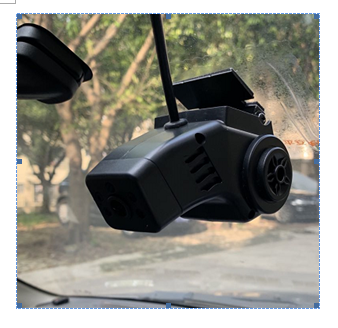

而在一般的出租車網絡車內的監控的車載攝像頭一般采用更為廣角的車載攝像頭，因?yàn)檎咭髷z像頭要能拍到司機和副駕駛座位上的乘客，最好還能拍到后排的各個位置上的乘客，我公司有一種攝像頭可以達到這種角度需求。見下圖。
車載攝像頭的焦距與鏡頭角度對照表如下：
鏡頭焦距 | 搭配1/3" CCD | 需配紅外角度 | 最佳距離 |
2.8 mm | 89.9° | 90° | 0.5m(Min)--6.72m(Max) |
3.6 mm | 75.7 ° | 90° | 0.5m(Min)--8.64m(Max) |
4 mm | 69.9 ° | 90° | 1m(Min)--9.6m(Max) |
6 mm | 50.0 ° | 60° | 1m(Min)--14.4m(Max) |
8 mm | 38.5 ° | 45° | 2m(Min)--19.2m(Max) |
12 mm | 26.2 ° | 30° | 2m(Min)--28.8m(Max) |
16 mm | 19.8 ° | 30° | 3m(Min)--38.4m(Max) |
25 mm | 10.6 ° | 15° | 4m(Min)--60m(Max) |
60 mm | 5.3 ° | 15° | 6m(Min)--124m(Max) |
1/3" CCD 搭配鏡頭拍攝范圍的尺寸如下表所示： | |||||
鏡頭焦距 | 距離5米 | 距離10米 | 距離15米 | 距離20米 | 距離30米 |
(毫米數) | (寬×高) | (寬×高) | (寬×高) | (寬×高) | (寬×高) |
2.8mm | 13×9.8米 | 26×19.5米 | 39×29.3米 | 52×39米 | 78×58.5米 |
3.6mm | 8.5×6.4米 | 17×12.8米 | 25.5×19米 | 34×25.5米 | 51×38.3米 |
4mm | 8×6米 | 16×12米 | 24×18米 | 32×24米 | 48×36米 |
6mm | 5.5×4.1米 | 11×8.3米 | 16.5×12.4米 | 22×16.5米 | 33×24.8米 |
8mm | 3.5×2.6米 | 7×5.3米 | 10.5×7.9米 | 14×10.5米 | 21×15.8米 |
12mm | 2×1.5米 | 4×3米 | 6××4.5米 | 8×6米 | 12×9米 |
16mm | 1.5×1.1米 | 3×2.3米 | 4.5×3.4米 | 6×4.5米 | 9×6.8米 |
25mm | 1.3×1米 | 2.5×1.9米 | 3.8×2.9米 | 5×3.8米 | 7.5×5.6米 |
60mm | 0.5×0.4米 | 1×0.75米 | 1.5×1.1米 | 2×1.5米 | 3×2 |
以上是對車載攝像頭角度的選擇做的一些總結。歡迎各位技術大咖補充。
